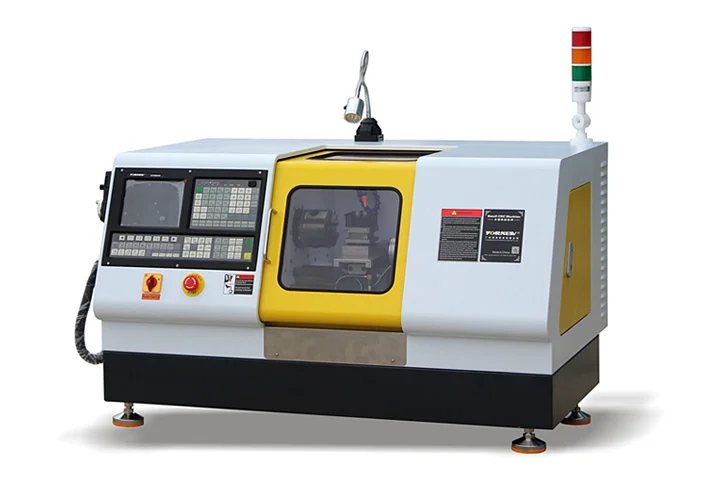

数控机床欧盟机械法规技术文件是制造商依据EU 2023/1230新机械法规附件VII规定编制的产品合规证明文档体系，须包含设备一般性说明与设计资料、总装图与电气液压原理图、依据EN ISO 12100完成的全生命周期风险评估报告、安全控制系统PL性能等级核算文档、电磁兼容与噪声排放测试报告、EN ISO 23125协调标准符合性清单及使用说明书七大核心模块。技术文件须采用结构化电子格式，保存期限不少于10年 。
一、 技术文件的法规依据与整体框架
EU 2023/1230附件VII详细规定了技术文件的必须内容与结构要求，新法规对技术文件的电子化与可追溯性提出了更高要求。数控机床被列入Annex I Part B高风险清单，技术文件须接受公告机构审查。
- 法规依据：技术文件须覆盖EU 2023/1230机械法规、电磁兼容指令2014/30/EU及低电压指令2014/35/EU的适用条款。新法规附件VII明确要求技术文件须包含合规性证明及风险评估文档。
- 文件保存期限：技术文件须在产品最后投放市场后保存至少10年，建立电子档案管理制度，确保市场监管机构抽查时可及时提供 。
- 语言与格式要求：技术文件可采用英语编制，但使用说明书须提供投放市场国官方语言版本。新法规鼓励采用结构化电子格式，便于在线查阅与版本管理。
- 数字化交付选项：制造商可提供数字版技术文件与说明书，须确保在线可访问至少10年，客户索取时1个月内免费提供纸质版本。数字化提供是法规明确允许的方式 。
二、 设备一般性说明与设计资料
技术文件第一部分须包含数控机床的完整身份信息与设计图纸，便于公告机构或监管机构快速了解产品概况与安全设计理念。
- 设备描述：包括产品名称、型号规格、控制轴数、主轴功率、额定参数、预期用途及任何使用限制说明。
- 总装图与部件图：提供反映数控机床整体结构的装配图纸，标注防护罩、刀库、主轴、进给机构及电气柜位置。
- 电气原理图与接线图：包含动力回路、控制回路及安全回路的完整电气图纸，标注元器件型号与线号。
- 液压/气动回路图：涉及液压夹紧或气动换刀的数控机床须提供回路原理图，标注工作压力与安全阀设定值。
- 安全部件清单：列明急停按钮、安全门联锁开关、安全PLC、安全继电器等关键安全部件的制造商、型号及认证证书编号。
三、 风险评估报告
依据EN ISO 12100标准编制的风险评估报告是技术文件的核心组成部分，须覆盖数控机床的全生命周期与全部运行模式。
- 危险识别清单：系统识别数控机床在自动加工、手动调试、刀具更换、维护保养及可预见误用工况下的机械挤压剪切、切削飞溅、电气触电及噪声等危险。
- 风险估计与评价：采用伤害严重度与发生概率二维矩阵量化风险等级，确定各安全功能所需的PLr性能等级。
- 风险降低措施记录：逐项记录防护罩联锁、急停系统、主轴安全监控、切屑防护及警示标识等降险措施，形成可追溯的降险闭环。
- 残余风险告知：对经过降险措施后仍存在的残余风险进行说明，并在使用说明书中明确告知用户。
四、 安全控制系统功能安全验证文档
数控机床的安全控制系统须依据EN ISO 13849-1标准完成性能等级核算，并形成包含计算过程与测试数据的可追溯验证文档。
- 安全功能清单识别：明确防护门联锁、急停、主轴安全监控、刀具破损检测及轴限位等全部安全功能。
- PL等级核算：逐项计算各安全功能的类别、MTTFd、诊断覆盖率及共因失效防护措施，防护门联锁须达到PLd等级。
- 验证测试记录：提供防护门开启停止时间、急停响应时间、主轴制动距离及安全回路故障注入测试的实测数据。
- 安全相关软件评估：对安全PLC程序进行软件安全生命周期评估，验证软件架构、模块化设计及变更管理流程符合要求。
五、 测试报告与符合性文件
技术文件须包含数控机床完成的全部测试报告及对应的标准符合性清单，测试数据须由具备资质的实验室出具。
- 电气安全测试报告：绝缘电阻不低于1MΩ、耐压1500V AC无击穿、接地回路电阻不超过0.1Ω的测试数据。
- 电磁兼容测试报告：依据EN 61000-6-4完成的传导发射与辐射发射测试，依据EN 61000-6-2完成的静电放电与射频抗扰度测试。
- 噪声排放测试报告：依据EN ISO 23125标准测量的操作位置声压级与整机声功率级，超过80dB(A)须在说明书中标注。
- 协调标准符合性清单：逐条列出EN ISO 23125、EN ISO 16090-1等适用标准的条款及符合性判定，标注通过设计、测试或计算实现合规的路径。
总结
数控机床欧盟机械法规技术文件须依据EU 2023/1230附件VII编制，涵盖设备描述与设计资料、全生命周期风险评估、安全控制系统PL等级核算、电气安全与电磁兼容测试报告、协调标准符合性清单及使用说明书七大核心模块。一是技术文件须采用结构化电子格式保存至少10年；二是使用说明书须以投放市场国官方语言提供；三是2027年1月20日新规强制实施后，数字化可访问性与版本管理成为技术文件的新要求 。
