注塑机欧盟合规技术文件须依据EU 2023/1230新机械法规附件VII编制，核心要点涵盖五大模块：设备一般性说明与总装图、液压原理图、电气原理图的完整性；覆盖合模区挤压、高温烫伤及液压喷射风险的全生命周期风险评估报告；安全控制系统PLd等级四参数（Cat、MTTFd、DC、CCF）核算文档；EN ISO 20430:2020协调标准逐条符合性清单；数字化使用说明书的多语言版本及至少10年在线可访问性。技术文件须保存至少10年，市场监管机构抽查时须在15个工作日内提供。

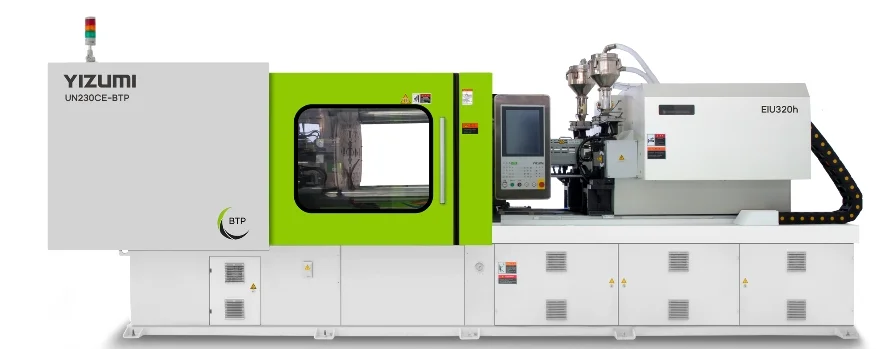

一、 设备描述与设计图纸的完整性要求
技术文件第一部分须包含注塑机的完整身份信息与设计资料，公告机构审查时图纸的完整性与准确性直接影响审核结论。注塑机属于Annex I Part B高风险机械，技术文件须接受公告机构的严格审查。
- 设备一般性说明：包括产品名称、型号规格、锁模力参数、注射容量、额定功率、预期用途及任何使用限制说明。须明确注塑机适用的塑料种类（热塑性/热固性）及禁止使用的材料清单。
- 总装图与部件图：提供反映注塑机整体结构的装配图纸，标注合模机构、注射单元、安全门、液压站及电气柜位置。图纸比例须清晰可辨，关键安全部件须单独标注。
- 液压原理图与气动回路图：须完整标注液压泵、控制阀、液压缸、蓄能器及管路走向，标注各回路的额定工作压力与安全阀设定压力。安全阀的响应压力设定值须在图纸中明确标注。
- 电气原理图与接线图：包含动力回路、控制回路及安全回路的完整电气图纸，标注元器件型号、规格及线号。安全回路须单独出图，明确标注安全PLC、安全继电器及联锁开关的接线方式。
- 安全部件清单：列明急停按钮、安全门联锁开关、安全PLC、液压安全阀、超温保护装置等关键安全部件的制造商、型号、技术参数及CE证书编号。
二、 风险评估报告的编制深度要求
风险评估报告是技术文件的核心组成部分，须依据EN ISO 12100标准完成覆盖注塑机全生命周期的系统化风险评估。评估范围须从设计阶段延伸至运输、安装、调试、运行、模具更换、维护保养、故障处理及报废拆除全场景。INRS的研究表明，对现有注塑机安全功能进行后验验证时，评估人员的假设会导致结果变异，因此原始设计文档的完整性至关重要 。
- 危险识别全覆盖：系统识别注塑机在合模、注射、保压、开模、顶出及模具更换过程中的机械挤压剪切、高温烫伤、熔体喷溅、液压喷射、电气触电及噪声危险。须特别关注合模区人员防护失效导致的挤压伤害及喷嘴区熔体喷溅导致的热灼伤。
- 风险估计与评价：采用伤害严重度（S1轻伤/S2重伤）与发生概率（F1偶发/F2频繁、P1可避免/P2难以避免）二维矩阵量化风险等级。注塑机合模区挤压伤害通常判定为S2重伤、F2频繁暴露、P2难以避免，所需性能等级PLr须达到PLd或PLe。
- 风险降低措施记录：逐项记录本质安全设计（如安全门与合模机构的机械联锁）、安全防护装置（如联锁防护门、固定防护罩）及使用信息警示（如高温警示标识、残余风险告知）措施。每一级措施实施后须重新评估残余风险，形成迭代闭环。
- 可预见误用评估：须评估操作员可能屏蔽安全门联锁、超载运行、非授权修改工艺参数等可预见误用工况的风险，并记录相应的防护措施。
三、 安全控制系统PL等级核算文档
功能安全评估是公告机构技术审核的技术难点，注塑机制造商须依据EN ISO 13849-1标准提供完整的四参数计算文档与实测验证数据。EN ISO 20430:2020标准明确规定注塑机安全门联锁须达到PLd/Cat.3等级。
- 安全功能清单与PLr确定：明确防护门联锁、急停回路、液压安全阀控制、喷嘴防护罩联锁及加热筒超温保护等全部安全功能的所需性能等级PLr。合模区安全门联锁须达到PLd以上，急停功能须达到PLc以上。
- 四参数完整计算：逐项计算各安全功能的类别Cat（Cat.3/Cat.4冗余架构）、MTTFd平均危险失效间隔时间（10-30年中档或30-100年高档）、诊断覆盖率DC（中档90-99%或高档≥99%）及共因失效防护CCF评分（须≥65分）。须提供元器件MTTFd数据来源与计算过程。
- 验证测试数据：提供安全门开启停止时间（须≤0.5秒）、急停响应时间、液压安全阀动作压力及故障注入测试的实测数据。安全相关PLC程序须完成软件安全生命周期评估，验证软件架构与变更管理流程符合要求。
- 液压系统安全验证：提供液压管路1.5倍额定压力耐压测试报告、安全阀响应压力设定验证记录及蓄能器自动泄压功能测试数据。
四、 协调标准符合性清单的逐条判定
注塑机专用安全标准已从EN 201:2009更新为EN ISO 20430:2020，技术文件须引用现行有效版本并逐条判定符合性。标准版本错误将直接导致认证失败。
- 核心标准版本确认：EN ISO 20430:2020已于2020年7月1日发布实施，取代旧版EN 201:2009。技术文件须以新版标准为符合性判定依据。EN ISO 12100:2010、EN ISO 13849-1:2023、EN 60204-1:2018等配套标准均须确认版本有效性。
- 逐条符合性判定表：列明EN ISO 20430:2020全部适用条款及符合性结论，逐条标注通过设计、计算或测试实现合规的路径。不得使用“满足要求”等笼统表述，须提供具体的符合性证据。
- 电气安全标准符合性：依据EN 60204-1逐条判定绝缘电阻（≥1MΩ）、耐压（1500V AC）、接地连续性（≤0.1Ω）及过载保护的符合性，标注测试报告编号与测试日期。
- 电磁兼容标准符合性：依据EN 61000-6-2/-4工业环境标准逐条判定抗扰度与发射限值的符合性，标注测试机构与报告编号。
五、 数字化使用说明书与符合性声明
新法规首次允许使用说明书以电子形式交付，但须满足可访问性、版本管理及语言要求。符合性声明须按新法规附件V格式签署。
- 使用说明书内容完整性：涵盖安装调试、操作流程、模具更换、维护保养、故障排除、安全警示及卫生清洁指南。须包含注塑机适用的塑料种类、禁止使用的材料清单及个人防护装备要求。
- 多语言版本要求：使用说明书须提供产品投放市场所在成员国的官方语言版本。建议建立英语主版本+目的国语言版本的体系，统一版本号管理。
- 数字化交付要求：在注塑机铭牌或启动界面标注说明书下载链接或二维码，确保在线可访问至少10年。客户或监管机构索取时须在1个月内免费提供纸质版本。电子说明书须采用防篡改格式，建议采用数字签名或只读PDF。
- 符合性声明签署：按新法规附件V格式签署欧盟符合性声明，列明适用法规（EU 2023/1230、2014/35/EU、2014/30/EU）、引用协调标准（EN ISO 20430:2020等）及公告机构信息（如适用）。声明须由具有法定权限的负责人签署。
总结
注塑机欧盟合规技术文件编制须以完整性、准确性与可追溯性为核心原则。五大要点包括：设计图纸须完整呈现合模机构、液压回路及安全控制系统架构；风险评估须覆盖全生命周期与可预见误用，合模区PLr须达到PLd以上；安全控制系统须提供Cat、MTTFd、DC、CCF四参数完整计算文档与实测数据；协调标准符合性清单须逐条判定并标注证据来源；数字化使用说明书须确保多语言版本与10年在线可访问性。技术文件须保存至少10年，建议在2026年过渡期内完成技术文件电子化改造。
